广胜锡业作为一家焊锡丝厂家，专业生产“广胜”牌树脂芯焊锡丝、焊锡条、助焊剂、无铅焊料、抗疲劳水箱专用锡焊料等电子专用材料产品。今天，就来讲一讲助焊剂在波峰焊接中的作用。

广胜焊锡丝

助焊剂是波峰焊接中不可缺少的重要材料，它对确保波峰焊接效果和产品质量都起着关键性作用。良好的助焊剂材料及其功能的充分发挥，是提高生产效率、降低产品成本、提升产品系统可靠性的重要手段。

助焊剂在波峰焊接中的作用
一般情况下，被焊金属和易熔的钎料合金表面均具有一层妨碍形成连接界面的薄锈膜。该锈膜是受环境侵蚀的结果，并因环境和被焊金属的不同，而可能由氧化物、硫化物、碳化物或其它腐蚀产物组成。这些非金属腐蚀产物的作用相当于阻挡层。因此，在钎接前必须要将其清除掉。在波峰焊接过程中，助焊剂所起的作用概括起来主要功能如下：

1.除去被焊基体金属表面的锈膜
在被焊金属表面的锈膜通常不溶于任何溶液，不能象清除油脂那样将其除掉，但是这些锈膜与某些材料发生化学反应，生成能溶于液态助焊剂的化合物。就可除去锈膜达到净化被焊金属表面的目的。这种化学反应可以是使助焊剂与锈膜生成溶于助焊剂或助焊剂溶剂的另一种化合物，也可以是把金属锈膜还原为纯净金属表面的化学反应。

属于第一种化学反应的助焊剂主要以松香基助焊剂为代表。纯净松香主要由松香酸和其它同分异构双萜酸组成。用作助焊剂时，通常用酒精(异丙醇)作溶液，当在氧化了的铜表面上涂上该助焊剂并加热时，松香酸与氧化铜化合生成松香酸铜，它易于和没有反应的松香混合在一起，从而为钎料的润湿提供了洁净的金属表面。松香酸对氧化铜层下面的基体铜没有任何侵蚀作用。当借助于有机溶剂清除残留的助焊剂时，松香酸铜也一起被清除掉了。

2.防止加热过程中被焊金属的二次氧化
波峰焊接时，随着温度的升高，金属表面的再氧化现象也会加剧。因此，助焊剂必须为已净化的金属表面提供保护。即助焊剂应在整个金属表面形成一层薄膜，包住金属，使其同空气隔绝，达到在钎接的加热过程中防止被焊金属二次氧化的作用。

3.降低液态钎料的表面张力
钎接区域中的助焊剂，能够以促进钎料漫流的方式影响表面能量平衡。降低液态钎料的表面张力，减小接触角。

金属表面存在氧化层时，液态钎料往往凝聚成球状，不与金属发生润湿。氧化物对钎料润湿的这种有害作用，是由于存在着氧化物的金属表面的张力比金属本身的表面张力要低得多的原因所致。

焊接中使用助焊剂可以清除钎料和被焊金属表面的氧化膜，改善了润湿。而且当液态钎料和被焊金属表面复盖了一层助焊剂之后，它们之间的界面张力发生了变化，如图3所示。

4.传热
一般被钎接的接头部都存在不少间隙，在钎接过程中，这些间隙中的空气起着隔热的作用，从而导致传热不良。如果这些间隙被助焊剂填充满，则可加速热量的传递，迅速达到热平衡。

理想助焊剂在波峰焊接过程中的作用机理及模式

1. 理想助焊剂的作用模式

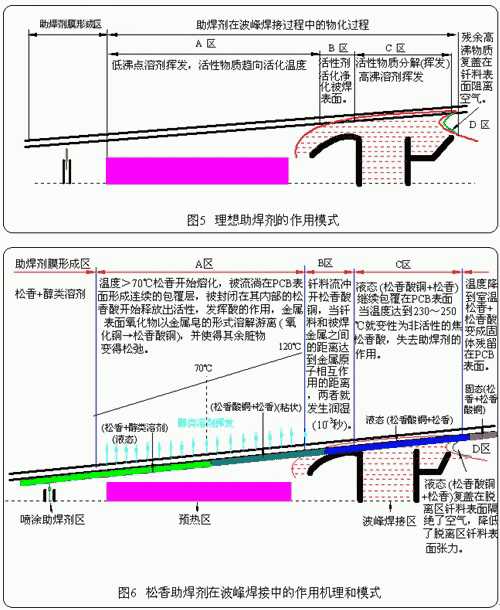

分析整个波峰焊接的物理化学过程，助焊剂虽然参与了全过程，但是它在每一个区间所发挥的作用却是不一样的，如图5所示。而且不同类型的助焊剂，其参与物化过程的载体也是不同的，下面我们仅以松香型助焊剂、活性松香助焊剂和免清洗型助焊剂分别来解释其具体的物化过程。

2. 松香助焊剂在波峰焊接过程中的作用机理

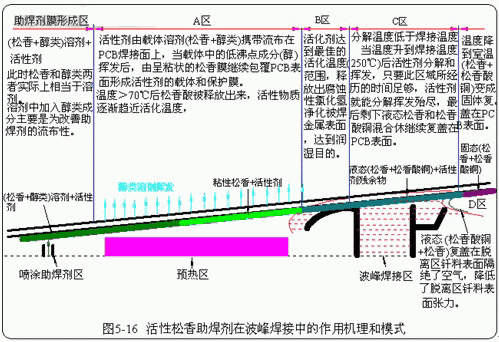

3.活性松香助焊剂在波峰焊接中的作用机理与模式
松香助焊剂活性弱，对被焊金属表面洁净能力差，当被焊金属表面可焊性不大理想时，将普遍出现虚焊、桥连等焊接缺陷。为克服上述缺陷，提高焊接质量和效率，将虚焊和桥连现象尽可能地降到最低，目前国内军用设备中还广泛使用活性松香助焊剂的原因就在此。

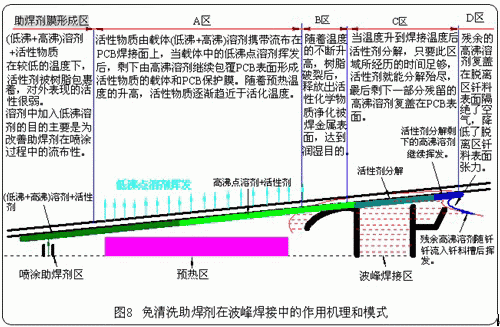

4.免清洗助焊剂在波峰焊接中的作用机理与模式
活性松香助焊剂固体含量高，波峰焊后残余物多，且残余物中可能还含有未分解完的离子性的活性物质，若不仔细清除将遗害无穷。由于清冼中要大量使用ODS、VOC或消耗和污染水资源，对保护地球环境不利。因此，目前在一些通用型电子产品生产中正大力推广免清洗助焊剂的应用。

如何评价助焊剂助焊剂性能的好坏通常是采用下述两方面的作用能力来描述：

1.活性：为了有效地进行软钎接，助焊剂必须通过化学反应来净化被焊金属表面，只有在充分净化后的表面，被焊金属和熔化钎料之间才能形成有效的冶金连接，才可根除虚焊等缺陷。因此，在评价助焊剂时活性是必须要充分关注的。

2.保护功能：在上述分析中可见助焊剂在波峰焊接过程中的另一个极为重要的作用是助焊剂的保护功能。保护功能的实现在松香型助焊剂中是通过松香这一媒介来实现的，而在免清洗助焊剂中则是通过高沸溶剂这一媒质来贯彻始终的。免清洗助焊剂中保护功能的强弱对波峰焊接的成败关系很大。而且该功能必须通过上机运行才能考察出来。

如何理解助焊剂的腐蚀性
从化学角度看，每一种有效的助焊剂均必然在某种程度上具有腐蚀性，否则，它就不能从被焊表面清洗掉氧化膜。我们所说的腐蚀性关注的是指在完成钎接后在装配件上残留的助焊剂及其残余物的化学危险性，并由此而确定助焊剂的理化指标要求。
